| 加工定制：是 | 货号：/ | 品牌：上海美帮 |
| 型号：CW | 规格：40-400 | 材质：铸钢 |

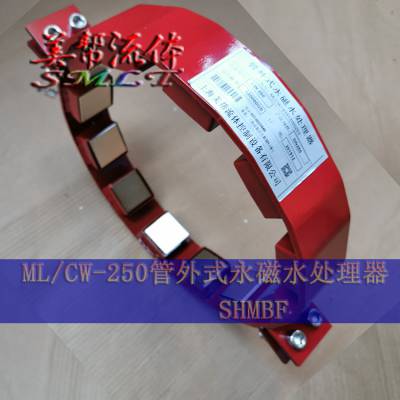

一、管外永磁水处理器，CW管外强磁水处理器工作原理
CW 管外强磁水处理器 由于磁能作用，水感应出正电荷，将水中过剩的氢离子和氢氧根离子束缚起来，减少了PH值的波动，***了电解腐蚀；负电子性的管道形成阴极性保护，也***防止管道腐蚀。
在外加***磁场的作用下，水作为电解质，在水中形成电流，由于电流的存在使活性氧增加，使细胞壁变薄，细胞液流失，破坏了水中的细菌、藻类生物赖以生存的电磁场环境而导致细菌和藻类的死亡，达到杀菌灭藻的功能。
二、管外永磁水处理器，CW管外强磁水处理器产品功能
◎ 除垢防垢、防腐阻锈、杀菌灭藻 ◎ 单极磁场作用，***
◎ 提高换热效率，节能15%~25% ◎ ***，绿色环保节能产品
◎ 安装简易，设备外装，不须更换 ◎ 正常性况下运行，使用寿命长达50年以上
三、管外永磁水处理器，CW管外强磁水处理器应用领域
◎ 中央空调、注塑机、工业冷却水循环系统
◎ 热水锅炉、太阳能、热交换器、热水系统等
◎ 直流直排冷却水系统、泳池、喷泉景观
◎ 石油管道、其他各种输油管道系统
◎ 园林浇灌、果菜培育、农业灌溉、水产养殖
◎ 工业洗水、漂染、钢铁、电力、化工、食品、医药、造纸等相关行业
四、管外永磁水处理器，CW管外强磁水处理器技术指标
◎ 聚磁工作面磁场强度≥20000高斯，穿透管壁磁感应强度3500高斯……10000高斯
◎ 强磁单元漏磁感应强度B值≤2MT，不对周围的仪器、设备及人体产生任何不良影响
◎ 适用流速 >0.6m/s ( 1.5~2.5m/s流速 )，适用水温：0℃~80℃（120℃~150℃高温磁处理器设备可供选择）
◎ 适应水质：总硬度1000mg/L(以CaCO3计)
◎ 产品质量符合国家行业标准CJ/T3066-1997《磁水处理器》的要求
五、管外永磁水处理器安装参数
| 规格型号 | 配管外径 (mm) | 公称通径 (mm) | 流量 (mm) | L(mm) | 每环 个数 | 总硬度<300 每套环数 | 总硬度<500 每套环数 | 总硬度<700 每套环数 |
| CW40 | 45 | 40 | 12 | 380 | 4 | 1 | 2 | 3 |
| CW50 | 57 | 50 | 19 | 450 | 4 | 1 | 2 | 3 |
| CW65 | 76 | 65 | 28 | 450 | 4 | 1 | 2 | 3 |
| CW80 | 89 | 80 | 50 | 450 | 4 | 1 | 2 | 3 |
| CW100 | 108 | 100 | 80 | 450 | 6 | 1 | 3 | 4 |
| CW125 | 133 | 125 | 125 | 550 | 6 | 1 | 3 | 4 |
| CW150 | 159 | 150 | 180 | 550 | 8 | 2 | 3 | 4 |
| CW200 | 219 | 200 | 320 | 600 | 10 | 2 | 3 | 4 |
| CW300 | 325 | 300 | 710 | 700 | 14 | 2 | 3 | 4 |
| CW350 | 377 | 350 | 970 | 750 | 16 | 3 | 4 | 5 |
| CW400 | 426 | 400 | 1260 | 850 | 18 | 3 | 4 | 5 |
| CW450 | 478 | 450 | 1590 | 850 | 18 | 3 | 5 | 6 |
| CW500 | 529 | 500 | 1970 | 900 | 20 | 4 | 5 | 6 |
| CW600 | 630 | 600 | 2850 | 980 | 20 | 4 | 5 | 6 |
注：CW安装在管道外侧，无压力要求，如客户对设备有特殊的安装要求，我厂可按要求订做。
六、CW 强磁水处理器，管外永磁水处理器安装位置
一、循环水系统的安装位置：
1、每台热交换器的时水管必须安装……作用：防垢除垢、缓蚀阻锈，使热交换器保持良好的运行状态，靠近热交换设备安装
2、每个冷却塔的回水管路必须安装……作用：对冷却水系统进行加强处理，有效防止冷却塔水藻菌类的滋生，靠近冷却塔安装
3、补水管道上必须安装……作用：对进入循环冷却系统的补充水进行预处理
二、直流直排冷却水系统的安装位置：
1、每台热交换器的进水管道必须安装
2、多台热交换器的总进水管必须安装
三、蒸汽锅炉系统的安装位置：
1、在锅炉补水管上安装参见图⑦
2、对有水处理配置的锅炉系统，在配置前安装
四、热水锅炉系统、太阳能供热系统的安装位置：
1、没有循环水的系统只在进水管上安装
2、热水循环的管路系统，在进水和回水管道上都要安装
五、工业洗水、喷泉景观及其他系统
1、在进水口及循环管路上安装
2、非循环管路上视水质硬度和管道长度情况进行分段、分区安装
(安装所涉图纸均在下载产品说明书查阅)
七、管外永磁水处理器安装方法
◎ 若安装部分采用不锈钢或塑料管，则管内侧磁场强度提高一倍以上，使用效果明显提高
◎ 为清除管路中的杂物及拦截脱落的垢块，主机入水口前应装有过滤精度为 0.2mm 以下的过滤器
◎ 安装之前，管道上的每一安装接触点必须***清理干净，金属管面要打 磨出金属本色，并涂上防锈油
◎ 多环安装时，各环之间应相隔100mm以上的间隙
◎ 尽量靠近主要保护设备位置安装
◎ 选择与管子外径相符的强磁水处理器型号
◎ 管径DN300以上建议多路并联，使用效果更佳
图⑨：铜跳接线
常见可配套强磁水处理器的过滤器产品：
Y型刷式过滤器 全自动反冲洗排污过滤器
八、管外永磁水处理器安装注意事项
◎ 露天安装应注意防潮及防止高温暴晒
◎ 系统进导电位置(如软接头等)应用铜线跳接作为桥梁(图⑨)，安装后，应确保系统及所有设备可靠接地，以免外来电压干扰强磁水
处理器的正常运行
◎ 使用温度不能超过产品标明数值，否则会影响使用性能与寿命。在管段上垫上石墨片(2~3mm厚为宜)可起到隔热作用
◎ 管外强磁水处理器采用***永磁材料，其强大磁场会产生很大吸引力，安装时必须注意安装到位，也不得随意拆卸磁组，并注意
避免夹伤手指
◎ 确保安装位置附近不会受到机械撞击或摇晃及不受高频交变电流的冲击，不能安装在有腐蚀作用的环境中
九、管外永磁水处理器使用注意事项
◎ 热水系统与锅炉系统每天排污；循环水系统每周排污，当电导率达到6000us/cm时要加强排污
◎ 新系统或结垢不严重的系统可直接将强磁水处理器投入使用；结垢严重的系统建议先清洗再将强磁水处理器投入运行
◎ 任何一种水处理方法都存在局限性，在一些特殊的环境中，也可与化学方法并用，并且二者是互补的；原来使用化学方法的系统
使用磁水处理器后能减少化学***的使用量，并使***性能发挥更为充分，使用效果更好
◎ 所有循环水系统都要定期清洗或排污，特别是对旧系统的处理更要注意，旧系统在使用磁水处理器的初期其TDS会有上升趋势
◎ 锅炉系统安装磁水处理器后应坚持对炉身温度、电导率、TDS、PH 值等的日常记录，以便监测
◎ 不能用强酸、强碱等喷淋设备；定期清除表面灰尘
